Как подключить усилитель к магнитоле в машине: пошаговая инструкция и схема

Автор статьи когда-то сам подключал усилитель к магнитоле и не раз видел, как дорогой усилитель «играл хуже штатки» из-за ошибок в подключении. Поэтому ниже он делится своим опытом от первого лица.

Что потребуется для подключения усилителя к магнитоле

Для начала — базовый набор. Без него подключение усилителя к магнитоле просто невозможно.

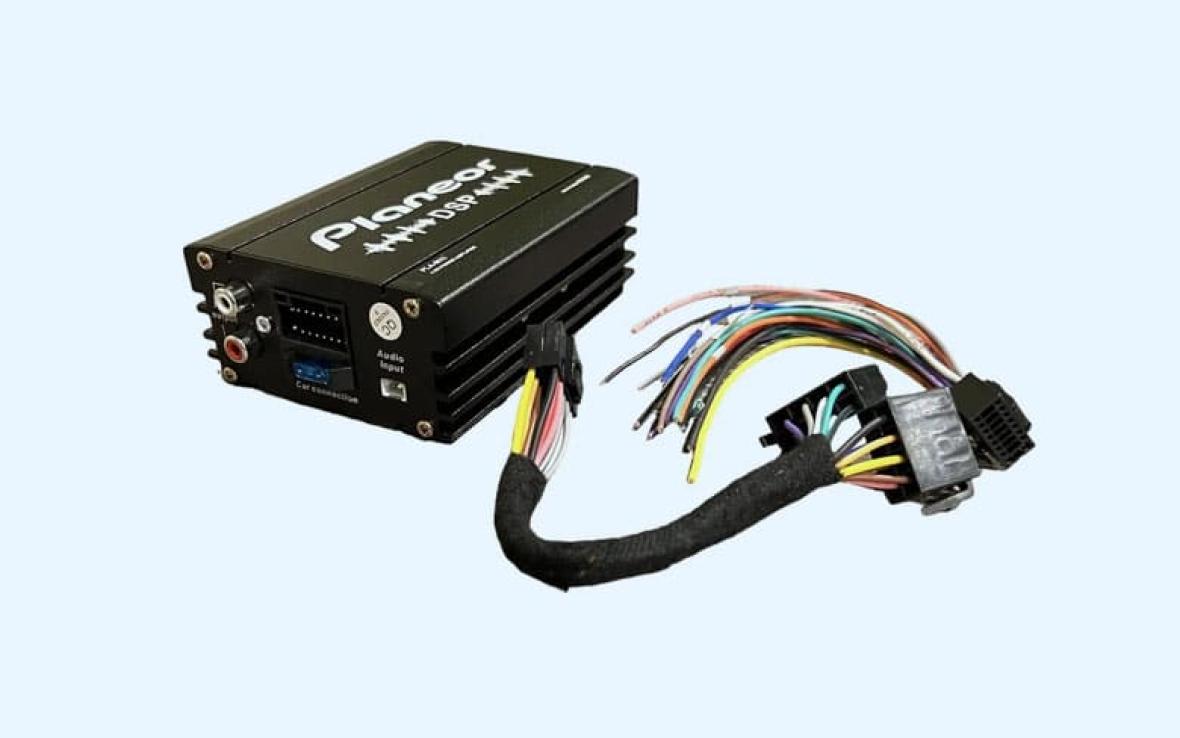

Нам понадобится сам усилитель. При выборе важно учитывать его тип, мощность и количество каналов, например:

• Если планируете подключать только фронтальные динамики, подойдет двухканальный вариант.

• Для одновременного подключения фронта и тыла — четырехканальный

• Для сабвуфера чаще берут моноблок.

Мощность усилителя должна соответствовать возможностям акустики, а не быть сильно больше или меньше, не стоит покупать усилитель «на глаз».

Второй обязательный элемент — кабели. Это силовой провод от аккумулятора, межблочные кабели (RCA) или кабели высокоуровневого входа, акустические провода и управляющий провод REM.

Третий момент — магнитола. Важно заранее проверить, есть ли у нее линейные выходы RCA («тюльпаны» в простонародье). Если они есть, подключение усилителя в авто будет проще. Если нет, это не проблема, но схема подключения будет другой, о ней я расскажу отдельно.

Читайте также: Почему штрафуют за нештатную музыку

Где лучше установить усилитель

Чаще всего усилитель устанавливают в багажнике, т.к. там проще организовать питание и подключить сабвуфер. В седанах и хэтчбеках это самый удобный вариант. В некоторых машинах усилитель размещают под передним сиденьем, если модель компактная и хорошо охлаждается.

Главное правило — усилитель должен быть надежно закреплен, не мешать вентиляции, а также не контактировать напрямую с кузовом без изоляции. Перегрев и плохая «масса» — частые причины нестабильной работы и выхода из строя усилителя.

Как выбрать кабели для подключения усилителя к магнитоле

Кабели — основа всей аудиосистемы. Экономия на проводке почти всегда приводит к фону, просадкам напряжения и нестабильной работе усилителя. Даже дорогая техника не будет играть правильно, если питание и сигнальные линии подобраны неверно.

Для начала стоит исключить алюминиевые и омедненные алюминиевые кабели. У них увеличенное сопротивление, низкая прочность на изгиб и хуже стабильность при нагрузках. Для автомобильной аудиосистемы правильный выбор — медный кабель.

При выборе силового кабеля ключевую роль играет сечение (калибр). Сечение кабеля — это площадь поперечного сечения токопроводящей жилы, которую измеряют в мм². Сечение подбирают исходя из мощности усилителя и длины провода от аккумулятора.

В автомобильной аудиотехнике сечение указывается по стандарту AWG (American Wire Gauge). Важно помнить: чем меньше число перед AWG, тем толще кабель и тем больший ток он способен выдержать.

Пример подбора силового кабеля:

Акустические кабели обычно берут сечением 1,5-2,5 мм² для динамиков и 4 мм² для сабвуфера.

Межблочные RCA-кабели должны быть экранированными. Дешевые провода часто ловят помехи от электрики автомобиля, из-за чего появляется гул, свист или треск в динамиках.

Читайте также: Лучшие магнитолы для автомобиля: рейтинг

Как правильно подключить усилитель к магнитоле

Теперь самое важное. Разберем, как правильно подключить усилитель к магнитоле.

Шаг 1. Проложите силовой кабель от аккумулятора. Протяните плюсовой кабель от АКБ к усилителю. Обязательно установите предохранитель как можно ближе к аккумулятору, обычно на расстоянии не более 30 см. Это правило безопасности: при коротком замыкании сгорит предохранитель, а не проводка автомобиля, или сам автомобиль, ведь при коротком замыкании и отсутствии предохранителя силовой провод начнет очень быстро нагреваться и легко может воспламениться и стать причиной пожара

Шаг 2. Подключите «массу» (минус). Минусовой провод должен быть как можно короче и иметь такое же сечение, как плюсовой кабель. Крепите его только к зачищенному до металла участку кузова. Плохой контакт массы — одна из самых распространенных причин нестабильной работы усилителя.

Шаг 3. Подключите управляющий провод REM. Подсоедините провод REM от магнитолы к соответствующему входу усилителя. Он подает сигнал на включение усилителя при запуске магнитолы и отключает его при выключении системы.

После этого подключается аудиосигнал. Если у магнитолы есть RCA, все просто: межблочные кабели идут напрямую в усилитель. Именно так чаще всего выполняется подключение усилителя к магнитоле в машине.

Музыка в автомобиле — это хорошо, но важно помнить и о правилах тишины. Громкое прослушивание во дворах и жилых зонах может стать поводом для жалоб со стороны соседей. За нарушение тишины предусмотрен штраф — в среднем от 1 000 до 3 000 рублей, в зависимости от региона.

Если штраф все же выписали, его можно оплатить онлайн через сервис Автокод Штрафы.

Читайте также: Что заменить в машине сразу после покупки

Как подключить усилитель к штатной магнитоле без RCA

Если линейных выходов нет, используйте высокоуровневый вход усилителя или отдельный преобразователь сигнала. Это актуально для множества современных штатных магнитол.

Суть простая: для использования высокоуровневого входа усилителя сигнал берется с акустических проводов, которые идут на динамики. Затем сигнал понижается до линейного уровня внутри усилителя. Такой способ позволяет подключить усилитель в авто без замены головного устройства.

Также можно использовать специальный преобразователь высокоуровневого сигнала.  Это небольшая коробочка, к которой с одной стороны подключаются провода, сигнал на которые идет с акустических проводов на динамики. С другой стороны преобразователя расположены RCA-выходы («тюльпаны»), от которых межблочными кабелями сигнал подается на RCA-входы усилителя.

Важно! Аккуратно определить полярность проводов и надежно изолировать соединения. При правильной установке и настройке большинство водителей не заметят разницы в качестве звука, независимо от выбранного способа подключения.

Основные схемы подключения усилителя

Обычно в машинах устанавливают двух- или четырехканальные усилители. У первых есть два отдельных выхода, чтобы подключить динамики. У вторых возможностей гораздо больше.

Схема подключения двухканального усилителя

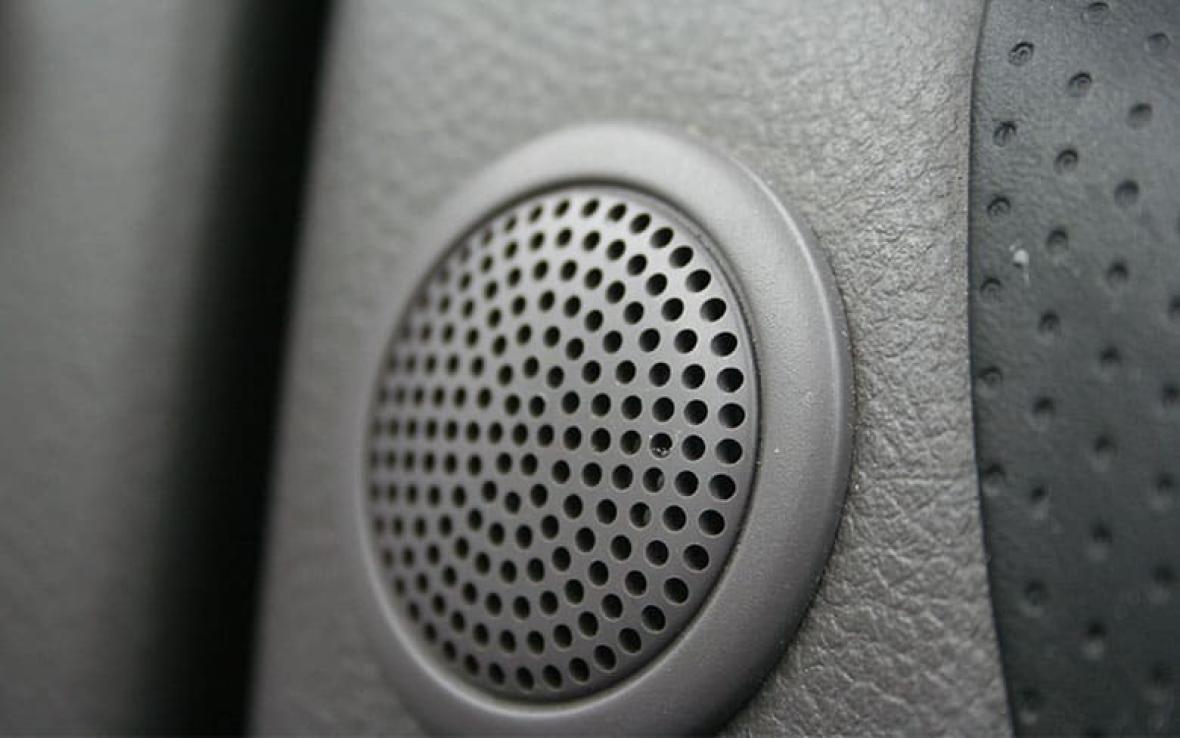

Двухканальный усилитель обычно используют для фронтальных динамиков. Каждый канал усилителя подключается к отдельному динамику или к паре динамиков через кроссовер. Это устройство разделяет сигнал на высокие и низкие частоты, чтобы твитер получал только высокие частоты, а основной динамик — низкие. Так фронтальные колонки работают корректно и без искажений.

Подключение двухканального усилителя к головному устройству выполняется по стандартной схеме, о которой мы рассказали выше.

Однако двухканальный усилитель не всегда справляется с общей нагрузкой фронтальных динамиков и сабвуфера. Для таких комбинаций лучше использовать четырехканальный усилитель, который обеспечивает достаточную мощность и стабильность работы всей системы.

Схема подключения четырехканального усилителя

Это самый универсальный вариант. Подключается тоже по стандартной схеме. Два канала — на фронт, два — на тыл. Также возможно мостовое подключение задних каналов для сабвуфера и два канала на фронт.

Схема подключения сабвуфера

Чаще всего используется моноблок или мостовое подключение. Здесь особенно важно правильно подобрать сопротивление сабвуфера под усилитель.

Во всех случаях схема подключения усилителя должна соответствовать рекомендациям производителя.

Читайте также: Что такое чип тюнинг

Как настроить автомобильный усилитель после подключения

После установки усилитель нужно настроить. Если нет опыта самостоятельно настройки, лучше обратиться к специалисту.

Начните с регулятора Gain. Его не следует сразу ставить на максимум. Цель — подстроить усилитель под уровень сигнала магнитолы. Настройку с помощью мультиметра рассматривать не будем, т.к. это может показаться слишком сложным, поэтому настройку будем производить на слух.

Для этого понадобится акустический материал высокого качества в несжатом формате. Подойдет любая ваша любимая музыка в Lossless формате.

Далее нужно:

• выставить громкость магнитолы примерно на половину от общей шкалы регулировки

• плавно увеличить Gain на усилителе, начиная с самого маленького значения

• следите за появлением звуковых искажений.

Как только они станут заметны, уменьшите Gain немного ниже этого уровня. Настройка завершена.

Затем нужно настроить фильтры. Для динамиков включают HPF, чтобы убрать низкие частоты. Для сабвуфера — LPF, ограничивая верхний частотный диапазон. Bass Boost лучше не использовать или включать минимально, т.к. он быстро приводит к искажениям.

Грамотная настройка — половина успеха всего подключения усилителя к магнитоле.

Читайте также: Какой штраф за незаконное изменение в конструкции автомобиля

Автор: Евгений Андреев
