Что такое ЭБУ в автомобиле: функции, устройство и признаки неисправности

Что такое ЭБУ

В современных автомобилях электронный блок управления является одним из ключевых компонентов. Это высокотехнологичное микропроцессорное устройство, которое в постоянном режиме анализирует поступающие данные и сопоставляет их с программными алгоритмами. На основе этой обработки ЭБУ регулирует работу различных систем в машине.

По своей конструкции ЭБУ во многом схож с компьютером: внутри размещены процессор, электронные компоненты и печатные платы. Без таких блоков невозможна корректная работа:

• двигателя

• автоматической коробки передач

• систем торможения и стабилизации

• адаптивной подвески

• мультимедийных и навигационных комплексов.

Центральное место среди них занимает ECU (Engine Control Unit) — основной блок управления двигателем, который пришел на смену механическим датчикам. Он обеспечивает точную настройку работы мотора в зависимости от нагрузки, температуры и действий водителя. Так ЭБУ делает работу автомобиля более эффективной, экономичной и безопасной.

Читайте также: Как правильно оформить замену двигателя: пошаговая инструкция

Где находится ЭБУ в машине

Электронный блок управления может располагаться в различных частях автомобиля. Важно, чтобы ЭБУ был там, где можно защитить электронные компоненты от влаги и загрязнений.

Обычно ЭБУ размещают:

• под капотом авто: рядом с двигателем, аккумулятором или в районе лобового стекла

• в салоне: за бардачком, за приборной панелью или центральной консолью

• в багажном отделении.

Такое разнообразие вариантов связано с отсутствием единого стандарта размещения, поэтому инженеры выбирают наиболее подходящее место для каждой конкретной модели автомобиля.

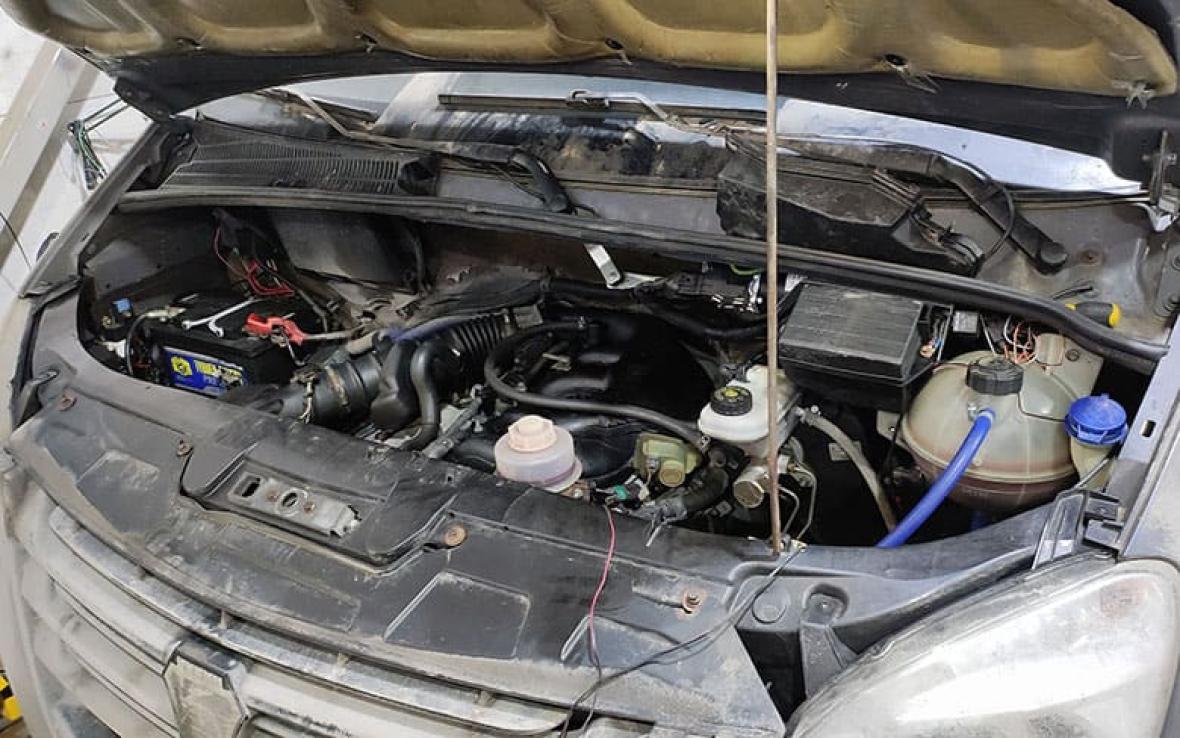

А вот ЭБУ двигателя чаще всего располагают:

• в моторном отсеке рядом с силовым агрегатом

• возле аккумуляторной батареи

• под бардачком

• за приборной панелью

• под подкрылком левого колеса.

Блок выполнен в виде компактного модуля в пластиковом или металлическом корпусе, а доступ к нему обычно прост. Хотя иногда требуется частичный разбор элементов салона или багажника.

Читайте также: Как завести авто с севшим аккумулятором. Шесть спасительных способов

За что отвечает блок управления двигателем

Электронный блок управления в реальном времени собирает и обрабатывает данные от множества систем автомобиля. Объем этих данных увеличивается по мере роста класса и технологичности машины.

В ЭБУ постоянно поступают сигналы о состоянии и работе автомобиля, например:

• температура двигателя и технических жидкостей

• подача воздуха и топлива, работа узлов ДВС и регулятора холостого хода

• скорость движения и параметры электросети

• данные от тормозной системы и других датчиков, а в современных моделях – информация о пневмоподвеске.

На основе этих сведений контроллер принимает решения и управляет следующими процессами:

• впрыск топлива и система зажигания

• контроль состава выхлопных газов

• управление автоматической коробкой передач

• поддержание температуры рабочих жидкостей

• освещение и электронные системы комфорта, в том числе климат-контроль и стеклоподъемники.

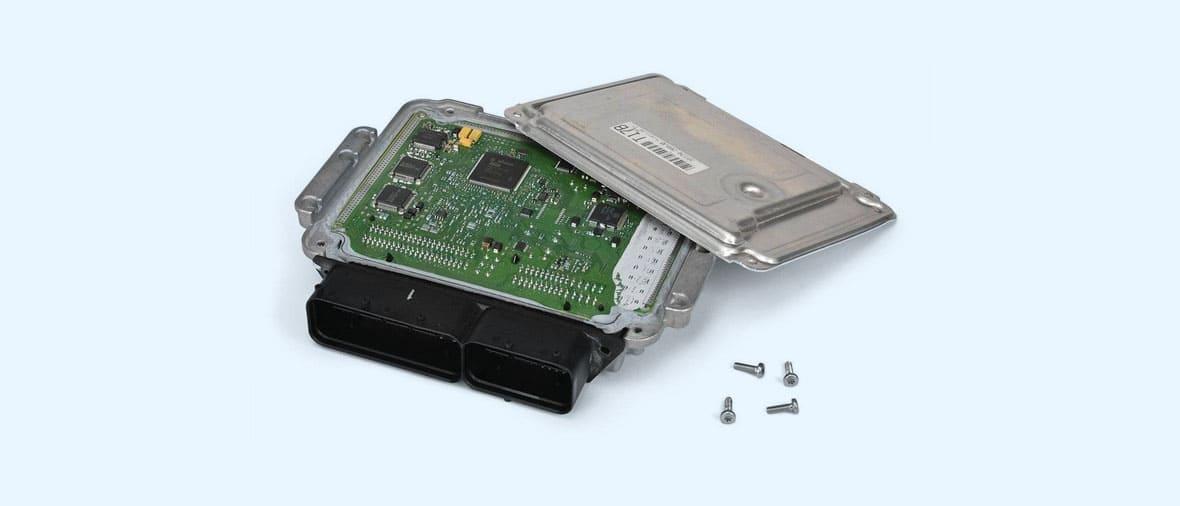

Внутри ЭБУ расположен микроконтроллер, а также элементы формирования сигналов, источник питания и разъемы для связи с датчиками и исполнительными механизмами. Система работает по следующему алгоритму:

1. Система принимает данные от сенсоров.

2. Анализирует их с помощью программного обеспечения.

3. Сравнивает с заложенными картами управления.

4. Формирует и передает команды исполнительным устройствам.

Благодаря высокому быстродействию и возможности перепрограммирования современные ЭБУ способны гибко адаптировать работу автомобиля под различные условия эксплуатации и требования владельца.

Читайте также: Как рассчитать расход топлива? Простая схема подсчета

Основные признаки неисправности ЭБУ

Зачастую неисправности в работе ЭБУ распознать сложно, поскольку сбои в его работе часто маскируются под поломки других систем автомобиля.

Для точной оценки состояния важно рассматривать сразу несколько факторов в совокупности. Основные признаки того, что ЭБУ работает некорректно:

• затрудненный или полностью невозможный запуск двигателя

• нестабильная работа мотора на холостом ходу

• внезапное глушение двигателя во время движения или на остановках

• заметный рост расхода топлива без видимых причин

• диагностические ошибки, которые не удается удалить

• отсутствие связи с диагностическим оборудованием

• постоянное или периодическое появление индикатора Check Engine.

При этом важно учитывать, что далеко не всегда источник проблемы кроется именно в самом ЭБУ. Во многих случаях причиной становятся поврежденные разъемы, окисление контактов, нарушение распиновки, микротрещины дорожек платы или другие дефекты, возникающие из-за влаги, вибраций и перепадов температуры.

Ошибки ЭБУ

Когда электронный блок управления выходит из строя, машина запускает код неисправности. Он состоит из одной буквы и четырех цифр, по которым можно определить тип и место ошибки.

Буквенные обозначения:

• U — ошибки в проводке и в сетевом обмене данных

• B — неисправность с освещением, подушками безопасности или климат-контролем

• P — ошибки в трансмиссии или двигателе

• C — неисправности с рулевым управлением, тормозами, подвеской или шасси.

Далее идут цифры. Первая обозначает общую информацию для конкретного блока. Вторая указывает на проблему в системе авто. Следующие цифры конкретизируют ошибку. Например, 1 — система подачи топлива, 4 — контроль выхлопов, 7,8 — трансмиссия.

Как может выглядеть код ошибки:

• P0300-P0305 — пропуски зажигания

• Р0440, Р0442, Р0446, Р0455 — цепь управления системы контроля отвода паров топлива

• Р0116, Р0117, Р0118 — цепь датчика температуры охлаждающей жидкости.

Комбинаций существует очень много. При этом компьютер фиксирует иногда и по несколько ошибок. Чтобы все продиагностировать необходимы специальные программы. Пройти диагностику можно в любом СТО или официального дилера.

Чтобы не купить машину, которая нуждается в восстановлении, перед покупкой рекомендуем проверить авто через Автокод. В отчете — информация об автомобиле: участвовал ли он в авариях, какое обслуживание у дилера и СТО было, числится ли в угоне и многое другое.

Читайте также: Что такое катализатор автомобиля и зачем его удаляют

Почему ЭБУ может выйти из строя

Наиболее часто электронный блок управления выходит из строя по следующим причинам:

• попадание влаги или образование конденсата внутри корпуса

• перепады напряжения, а также ошибки при подключении или замене аккумулятора

• короткие замыкания и повреждения электропроводки

• коррозия и окисление контактов и разъемов

• механические повреждения

• программные ошибки, возникшие при неудачной прошивке или чип-тюнинге.

Воздействие любого из этих факторов может вызвать как периодические сбои в работе систем автомобиля, так и полный отказ электронного блока управления.

Что делать при поломке электронного блока управления

При подозрении на неисправность блока ЭБУ не стоит сразу принимать решение о замене. В первую очередь требуется профессиональная диагностика.

Проверка и ремонт

В ряде случаев ЭБУ поддается восстановлению, если повреждения не критичны.

Возможны следующие виды ремонта:

• восстановление поврежденных дорожек платы

• замена электронных компонентов

• очистка и обработка контактов

• восстановление разъемов.

Следует учитывать, что самостоятельная пайка ЭБУ может привести к окончательной поломке блока.

Перепрошивка

Перепрошивка — загрузка нового программного обеспечения. Благодаря этому процессу можно по-новому настроить отдельные параметры машины. Например, чтобы двигатель работал лучше.

Перепрошивку применяют, если нужно:

• устранить программные ошибки

• отрегулировать момент зажигания

• изменить параметры работы двигателя (чип-тюнинг).

Некорректная прошивка может стать причиной нестабильной работы двигателя.

Замена ЭБУ

Если ремонт невозможен, выполняется замена блока на новый или контрактный с обязательной адаптацией под конкретный автомобиль.

Читайте также: Можно ли смешивать антифриз разных цветов
